点亮AR眼镜,台州观宇发布全球最亮60,000 尼特 全彩Micro OLED微显示

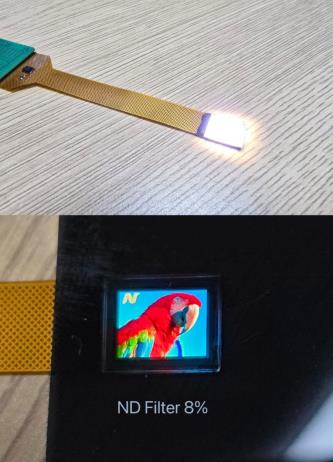

图1. 60,000尼特全彩0.39英寸XGA显示屏(上),显示屏+滤光片(下)
台州观宇科技作为显示技术领域的创新者,近期发布了一款Micro OLED微显示,亮度达到了前所未有的60,000尼特。这一亮度水平是该公司2022年对外宣布的12,000尼特的五倍,对比当前行业水平(约10,000尼特)取得了显著突破,进一步点亮AR智慧眼镜前景。
目前XR设备使用的OLED微显示屏通常是带有彩色滤光片的白光OLED,并且采用带有微透镜阵列(MLA)的双层发光结构OLED来增强亮度。观宇从一开始就不走寻常路,致力于开发自发光RGB OLED微显示。这项技术被命名为uNEEDXR™(ultra-high pixel density for Near Eye Display for XR),定位为主要应用于XR设备的超高像素密度近眼显示技术。通过去除彩色滤光片,并不断优化设计和制造工艺,观宇成功将显示亮度提升至业界最高水平。最近点亮的60,000尼特微显示屏采用了单层发光结构OLED,并且没有微透镜阵列(MLA),产自其量产产品线。
XR设备对于显示屏亮度要求非常高。当配备了准直透镜,在视场角(FOV)为30°的条件下,60,000尼特的显示器输出亮度约为1流明,再通过衍射波导后入眼亮度约为900尼特。XR设备制造商认为,户外应用所需的入眼亮度应达到1500尼特或更高,这样反推,就需要显示器的亮度达到大约100,000尼特。展望未来,观宇已经把显示亮度目标瞄准了100,000尼特,进一步扩展显示性能的极限。
图2. 亮度提升规划
观宇最新点亮的产品是一款全彩0.39英寸XGA微显示屏,规格如下:
分辨率 |
1024*768 |
像素密度 |
3386PPI(像素间距:7.5微米) |
亮度 |
60,000尼特 ±5%(最大值)@9V |
光机 |
>1流明(配备准直透镜) |
亮度均匀性 |
>90% |
功耗 |
<1700mW @60,000尼特±5% |
对比度 |
>100,000:1 @60,000尼特±5% |
色彩饱和度 |
DCI-P3 =100% |

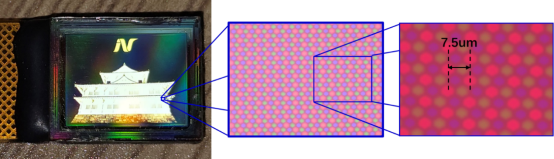

图3. 像素密度3386PPI(像素间距:7.5微米)

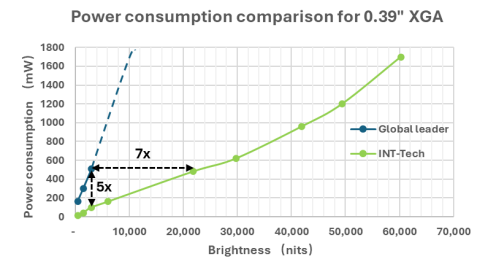

图4. 0.39英寸XGA产品亮度与功耗对比
图5. 色彩饱和度(DCI-P3=100%)
为了实现全场景应用,并为用户提供超清晰的全彩图像,XR微显示屏必须同时具备超高像素密度(>3000PPI)、高亮度和低功耗的性能。这些要求是限制XR眼镜发展的主要瓶颈。与MicroLED和白光OLED等微显示屏技术相比,uNEEDXR™以其独特的性能优势脱颖而出,是一种更能全面满足市场需求的技术。
此外,通过去除彩色滤光片,uNEEDXR™比白光OLED具有更简单的堆叠架构。其较为简化的制造工艺在量产时能够提高良品率,降低制造成本,使其成为XR设备最具性价比的显示解决方案。
台州观宇科技成立于2020年,为台湾创王科技的关联公司,目前公司业务已涵盖Micro-OLED显示器研发、制造、销售和IC设计。uNEEDXR™技术目前为止,已提交了285项全球专利申请,其中182项已获授权。公司基于uNEEDXR™技术,研发制造了硅基和玻璃基显示屏,旨在为XR和其他显示需求市场带来尖端的微显示屏解决方案。
有关该技术的视频已上传至YouTube,点击此处即可观看。
